中國廣核集團核電站在役檢查技術研發中心2023年度在無損檢測技術理論研究、無損檢測技術開發、智能檢測裝備研發、無損檢測儀器等方面開展多項研發工作，在蒸汽發生器傳熱管脹管過渡段旋轉探頭雙推技術、蒸汽發生器傳熱管氦檢漏技術、反應堆壓力容器相控陣檢測技術、控制棒驅動機構熱套管測量系統、控制棒束組件檢查設備、基于深度學習的核電站射線自動評片系統等研發工作上取得了許多進展。

1 蒸汽發生器傳熱管脹管過渡段旋轉探頭雙推技術研究與應用

蒸汽發生器作為核電廠一回路的重要設備，承擔著熱量交換及防止放射性泄漏的重要屏障作用。傳熱管脹管過渡段由于其在加工過程中存在尺寸變化、運行過程中會存在泥渣堆積，容易產生應力集中，使得該區域成為核電在役檢查的重要監督對象。

常規MRPC渦流檢查技術使用單探頭采集信號，對大修關鍵路徑的影響較大，為了實現檢測效率提升，研發中心首創開發了蒸汽發生器傳熱管脹管過渡段旋轉探頭雙推技術，如圖1所示。

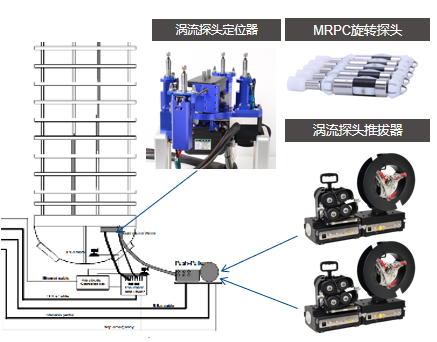

圖1 蒸汽發生器傳熱管脹管過渡段旋轉探頭雙推技術示意

研發中心開發的蒸汽發生器傳熱管脹管過渡段旋轉探頭雙推技術，可實現全自動雙探頭渦流檢測，傳熱管脹管過渡段檢測效率提升達30%。該技術的創新點主要有以下幾方面：

(1) 全自動雙探頭采集控制軟件開發：成功實現MRPC雙探頭、全自動數據采集，大大降低了人因失誤風險，自動化、數字化、智能化程度達到領先水平，檢測效率提升達30%。

(2) 新型防卡澀導向裝置研制：減少檢測人員進出核島污染工作區域達10次，降低人員勞動強度，人員受照劑量降低約20%。

(3) 高精度前置傳感器的應用：有效提升剛性旋轉探頭進出精準度，降低了異物引入風險，解決了邊緣管采集難題。

2023年該技術首次在核電廠實現應用，順利完成檢測任務，該技術實現了從實驗室到核電大修現場的應用，檢測效率提升超過30%，系統穩定可靠。其填補了國內外技術空白，顯著提升了檢測效率和準確性，降低了異物引入風險和人工失誤風險;適用于多機組、多堆型，對于提升核電站的安全運行水平、降低運營成本具有重大意義。

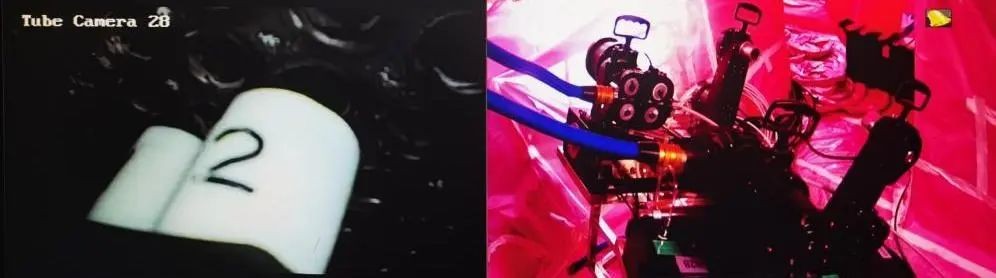

圖2 雙推技術的核電現場應用

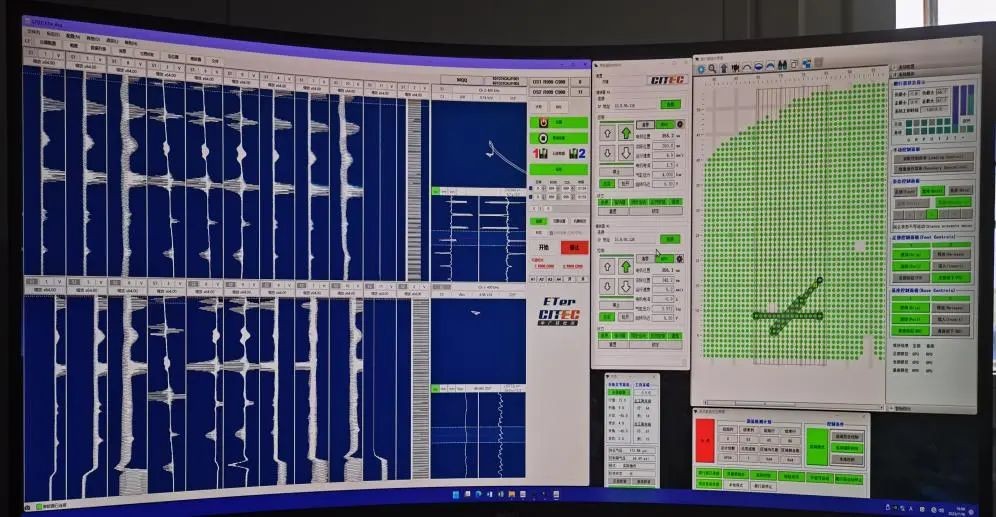

圖3 雙推技術控制軟件應用示例

2 蒸汽發生器傳熱管氦檢漏技術研究與應用

蒸汽發生器傳熱管如發生泄漏會嚴重影響核電站安全運行，氦檢漏是傳熱管密封性能檢測的一種有效手段。研發團隊面向核電工程應用的重大使命，圍繞氦檢漏檢查工藝設計、泄漏信號識別、漏率定量和漏點定位等關鍵技術進行攻關，突破蒸汽發生器傳熱管氦檢漏系列關鍵核心技術。研發的首套蒸汽發生器傳熱管自主化氦檢漏裝備，可實現全范圍快速定位和檢查，漏點定位定量準確可靠。

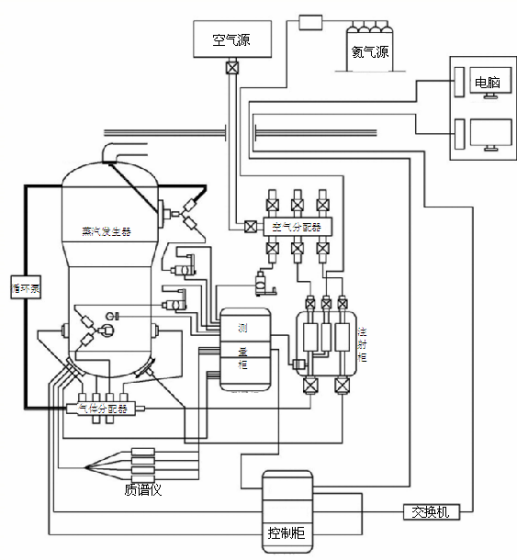

圖4 傳熱管氦檢漏系統組成

該裝備可同時檢查4根傳熱管;可快速識別傳熱管是否存在泄漏;可準確地檢出單管總漏率?3Ncm3/h的泄漏傳熱管，并進行漏率定量;可判斷泄漏傳熱管上的漏點數量，并分別對漏點進行定位，定位精度?±1.0 m。

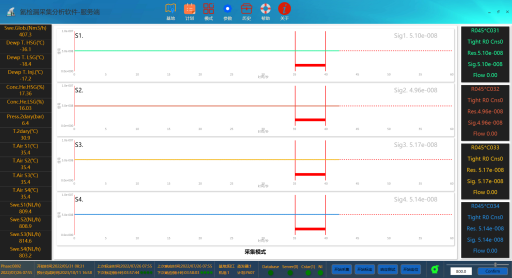

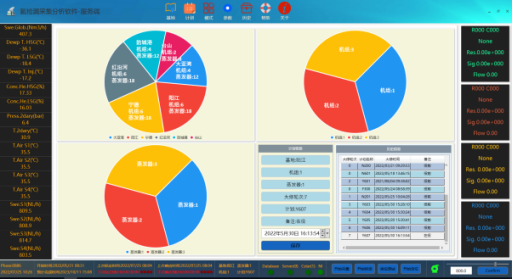

基于客戶端/服務器架構開發傳熱管氦檢漏采集和分析軟件，可實現系統的自動標定、數據實時采集、自動確定泄漏率大小和位置，以及異常信號自動報警等功能。

該系統主要由質譜儀、氣體混合器注射系統、以及數據采集和分析系統三部分組成。

項目成果已成功應用于在役核電廠10年大修傳熱管檢查，滿足在運核電機組規范強制檢查和傳熱管泄漏后的應急查漏需求;還可推廣至華龍一號、EPR、螺旋管式蒸汽發生器高溫堆、海洋動力平臺等堆型的傳熱管全管段檢漏服務，應用前景良好。

3 反應堆壓力容器相控陣檢測技術研究

反應堆壓力容器(RPV)用來包容固定反應堆堆芯和堆內構件，一般在高溫、高壓、高輻照等極端環境下服役，是保障核電安全運行的重要核安全設備。RPV本體焊縫均為核電廠在役檢查規范的強制檢查對象，受材料差異、結構復雜、尺寸偏厚等因素影響，檢測難度較大。

為滿足檢查要求，常規超聲檢測技術需采用多探頭進行組合檢查，方能完成缺陷探測和尺寸測量。前期準備工作(參數設置、探頭標定、探頭校準等)和現場實施過程(探頭安裝、更換等)所需時間占檢測總工作量的30%以上，大幅度增加人員受輻照時間和異物引入風險。

隨著材料、微加工、電子技術和計算機技術的飛速發展，相控陣超聲(PAUT)檢測技術廣泛應用在無損檢測領域，PAUT檢測技術在縮短人員作業受輻照時間、提高檢測效率、提高檢測安全穩定性等方面具有明顯的優勢。

利用PAUT檢測技術的特點，通過聚焦法則的切換可以在不更換探頭的情況下，實現雙晶線陣和單晶面陣的切換、縱波探頭和橫波探頭的切換、不同聚焦深度的切換，能進行焊縫全壁厚的缺陷探測和尺寸測量;同時，匹配反應堆壓力容器檢查機的設備特點，通過超聲系統防水設計、衰減評估、信噪比測試、穩定性試驗等，開展基設備承載的PAUT檢查工藝研究，開發出滿足工程化應用的檢查系統。

研究過程中完成RPV本體多個部件的工藝研究，分別在核設制造廠和核電現場兩次開展工程示范應用，檢測過程和檢測結果均滿足規范要求，實現了基于PAUT技術的占堆關鍵路徑優化策略實施的工程示范應用，提升了RPV現場檢查效率。

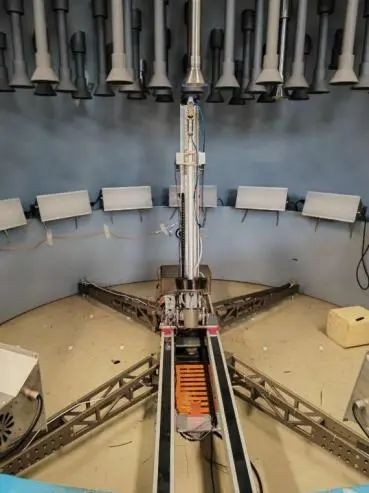

圖5 RPV本體相控陣檢測技術應用現場

4 控制棒驅動機構熱套管測量系統

控制棒驅動機構熱套管是核反應堆頂蓋上起導向控制棒驅動桿作用的關鍵部件，熱套管懸空吊掛在驅動機構密封殼底部，在冷卻劑的流動沖擊下，熱套管會發生振動并與密封殼底部相互磨損，致使熱套管下沉發生嚴重情況下甚至斷裂，會影響控制棒落棒動作。

研制了雙目三維測量系統、熱套管內表面視頻檢查系統、變徑區超聲檢查系統，形成對熱套管磨損情況的完整檢查體系。

雙目三維測量系統將測量系統集成在無線遙控小車上，測量系統小型輕量化設計，可實現對熱套管外觀尺寸的三維測量(含磨損情況檢查)，精度為±1 mm，可定期跟蹤測量數據進行對比，判斷熱套管磨損下沉量。

熱套管內表面視頻檢查系統將專用管道鏡和推拔器集成在無線遙控小車上，有效將探頭伸入熱套管內部，設備整體外徑小于50 mm，實現熱套管內部清潔度檢查。

變徑區超聲檢查系統利用多功能底座通過剛性推力桿將專用探頭送入熱套管內部，實現熱套管變徑區高精度超聲檢查。

雙目三維測量系統、熱套管內表面視頻檢查系統、變徑區超聲檢查系統組成的控制棒驅動機構熱套管測量系統可有效應用于CPR1000、EPR、華龍一號等堆型的反應堆壓力容器頂蓋熱套管檢查，有助于核電站運行安全性提升。

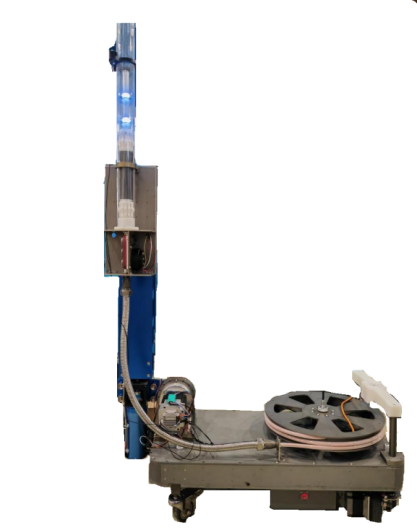

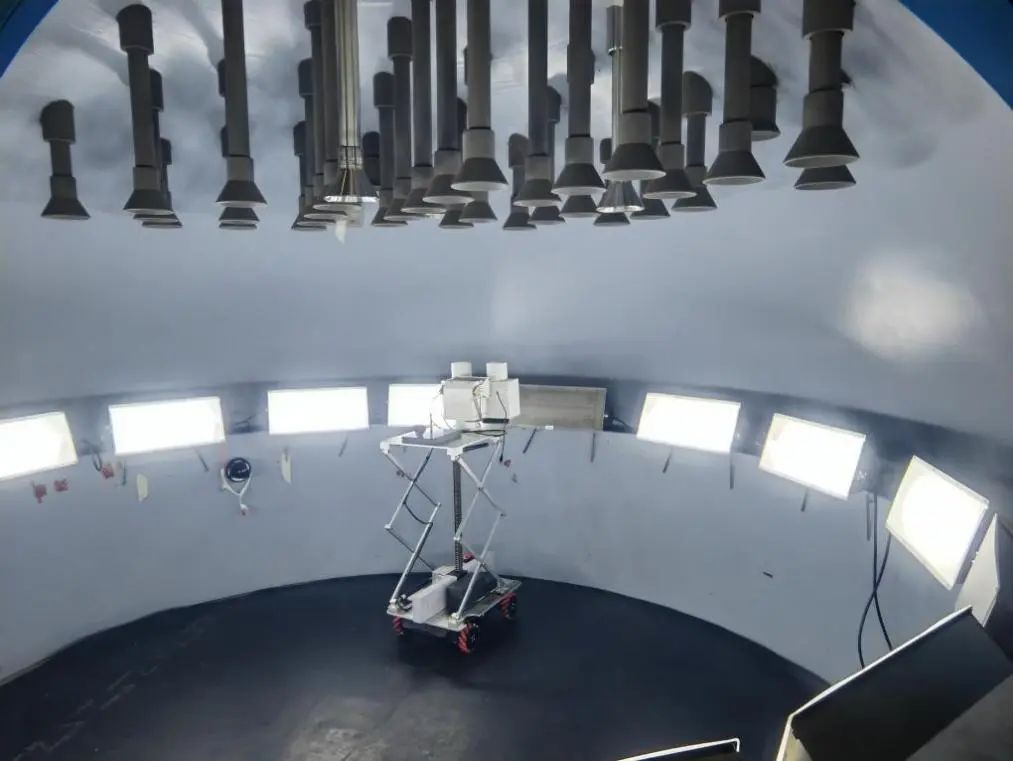

圖6 控制棒驅動機構熱套管測量系統

5 控制棒束組件檢查設備開發

隨著核電機組運行時間的增加，反應堆壓力容器控制棒束(RCCA)的磨損程度日益嚴重，需定期進行RCCA超聲渦流檢查，目前CRP機組已廣泛實現定期檢測，但EPR機組RCCA檢查設備國內處于技術空白，由于EPR機組RCCA控制棒結構存在差異，檢測過程中會出現工具不匹配、水下標定難題及檢驗盲區等問題。

研發中心通過技術攻關，開發出一套EPR機組RCCA檢查設備，設計一體式適配器，確保無易松動件，從源頭杜絕異物風險。根據聲學匹配材料匹配層、阻尼塊等復合材料及導電滑環的研究，完成EPR機組專用RCCA超聲傳感器研制。

研發的RCCA檢查設備成功應用于核電站，為國內外首次在EPR機組上完成全范圍RCCA超聲渦流檢查。該設備的自主化打破了國外在該堆型核電站檢查項目上的壟斷，減少了設備購入成本及檢查費用。

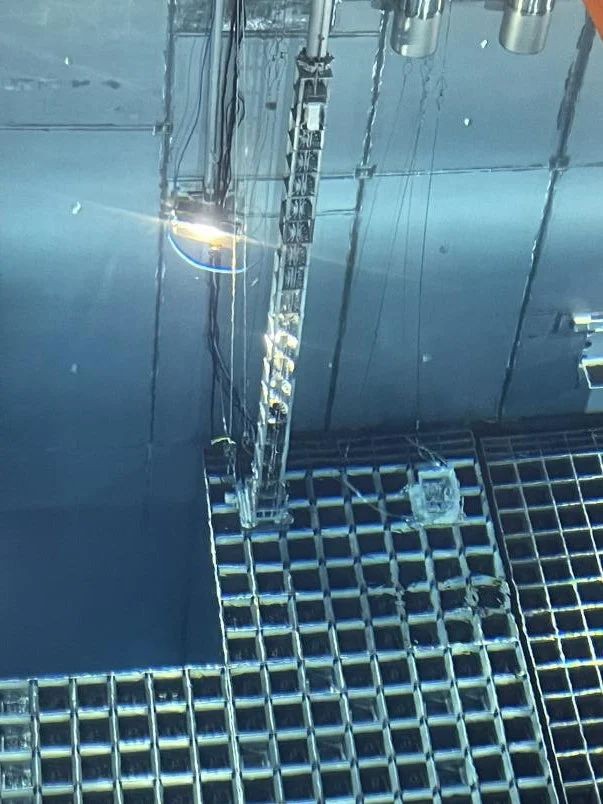

圖7 RCCA檢查設備應用現場

6 基于深度學習的核電站射線自動評片系統研發

核電站在建及在役過程中，射線檢測的底片需求量大，且其保存?zhèn)}儲環境有著較為嚴苛的要求，通過基于深度學習的人工智能技術應用于底片管理和評定，可應對大量底片的管理挑戰，確保數據完整可靠，同時也能釋放評片人員的時間，使其能夠更專注于復雜的評定工作，符合未來技術發展的趨勢，將機械化和自動化引入到底片管理和評定領域，從而提高工作質量和效率。

通過高清度掃描儀將底片進行數字化處理，并對電子底片進行智能管理(包括其智能歸檔、智能評定等評片階段的全流程功能)。利用深度學習技術，訓練海量底片數據，實現焊縫和缺陷的智能識別，替代繁重人工工作，顯著降低勞動強度，提高檢測效率。將OCR技術應用于底片圖像的處理，使圖像中的文字能夠被自動識別并提取，這有助于進一步的分析和處理。數字底片疊加過程涉及圖像配準和圖像融合，由基于特征點匹配的圖像配準方法可以精準高效的找到特征點并進行圖像疊加。

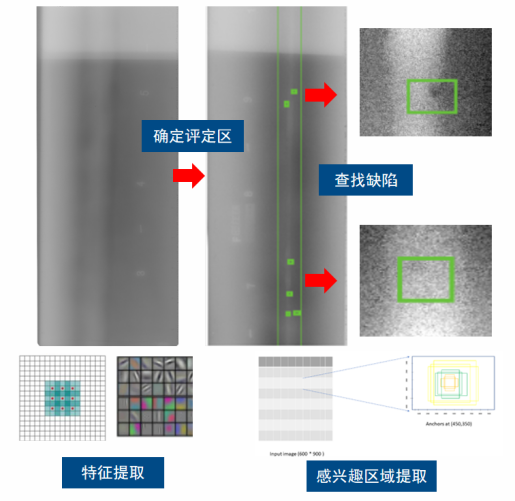

(a) 基于深度學習的焊縫缺陷識別

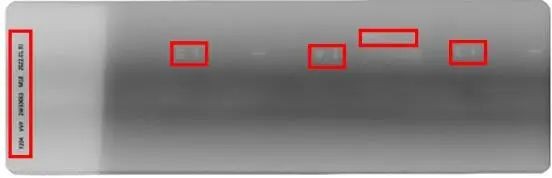

(b) OCR光學字符識別技術

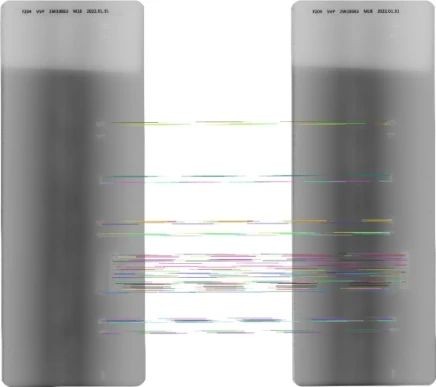

(c) 雙片匹配疊加

圖8 基于深度學習的核電站射線檢測自動評片平臺

該評片系統已在核電廠實現初步應用，憑借后期導入訓練的大量缺陷底片數據庫建設，此技術具備在核電站射線檢測中應用的能力。

中國廣核集團在役檢查技術研發中心2023年在無損檢測應用技術理論研究、無損檢測技術開發、智能檢測系統裝備、無損檢測儀器等方面開展了多項研發工作，取得了以上進展，可為核電行業的無損檢測技術提供一些參考，保障核電廠系統設備的安全可靠運行。
